hv-dac

HV kabels testen diagnose

Product omschrijving

Testen en diagnostisch systeem voor hoogspanningskabels

De HV-DAC-series(OWTS), zijn ontwikkeld als onderdeel van de kwaliteitscontrole, voor de inbedrijfstelling testen van nieuw aangelegde HV kabels en de conditie beoordeling na reparatie of veroudering van HV kabels.
Het doorslaggevende voordeel van de test- en diagnose systeem is de compactheid ten opzichte een grote kabelcapaciteit.
Met deze draagbare eenheid kunnen kabels kunnen worden gecontroleerd met een lengte van maximaal 40 km afstand.
Daarnaast is de opstelling van het systeem in een onderstation geen probleem;
Dankzij de compactheid en de korte bouwtijd, is het mogelijk om te reageren op snel veranderende weersomstandigheden.
Het transport door de lucht is geen probleem, transporttijd geminimaliseerd en de efficiëntie bij het gebruik van het systeem stijgt tot een maximum.
Het testen en diagnostische systeem omvat een gedeeltelijke ontlading (pD) detector, die het toezicht op de kwaliteit en de installatie van de kabel toestaat.

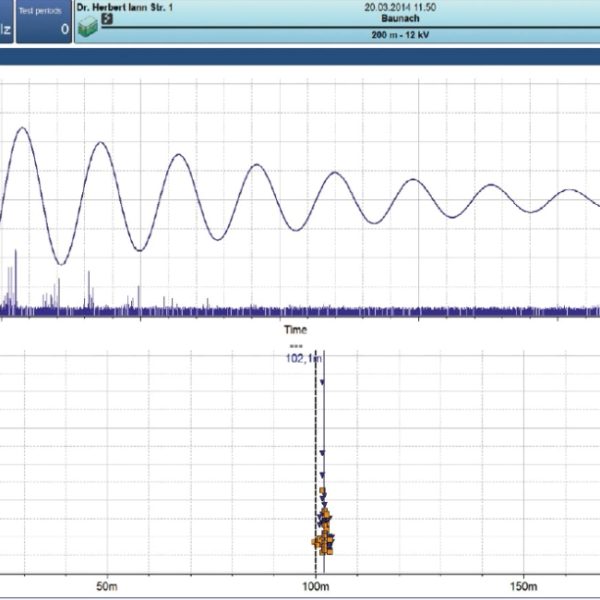

Het PD meetsysteem is een pD-technologie met real-time evaluatie, radiolocatie en de presentatie van de resultaten.
Het onderhoud kan tijdens de meting worden gepland. Alle gegevens worden opgeslagen in een krachtige kabel database weer gemakkelijk toegankelijk in de gegevens en rapporten kunnen worden afgedrukt.voordelen:Compact en draagbaar; laat de bouw zelfs op moeilijk te bereiken schakelmateriaal Hoge test kracht van 8 µF voor het testen van lange kabels last Stand van de pD meettechnologie: real-time evaluatie van de ruwe data en de presentatie van de resultaten
Beschikbaar in 200 kV, 300 kV,400Kv variant; andere spanningsniveaus op aanvraag
